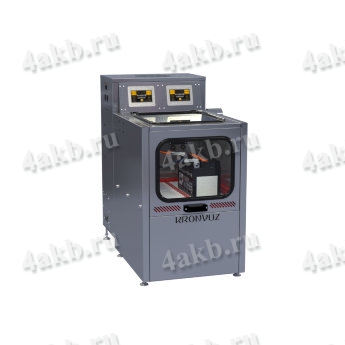

Зарядно-десульфатирующий шкаф для акб Светоч-04.ЖК
| Количество каналов, шт | 1 |
| Ток заряда, А | 50 |
| Напряжение, В | 40 |
| Ток разряда, А | 18 |
| Мощность разряда, кВт | 0.25 |
| Материал | Сталь, порошково-полимерное покрытие |
Зарядно-десульфатирующее устройство Светоч-04 предназначен для разряда, заряда и десульфатации всех типов кислотных аккумуляторных батарей – от колесной и гусеничной техники до промышленных АКБ с номинальным напряжением от 2В до 24В. Светоч-04 способен обслуживать от 1 до 6 аккумуляторов разных типов за счет встроенных импульсных преобразователей с гальванической развязкой.
Управление зарядным шкафом происходит за счет семидюймового сенсорного экрана. Он встраивается на переднюю панель шкафа и отвечает за свой канал. Всего несколькими касаниями устанавливаются параметры аккумулятора, а также режим работы зарядного устройства, а именно: заряд, разряд или восстановление. Интуитивно-простой интерфейс и специально разработанная программа Control Energy 2 позволяет с легкостью управлять устройством. После проведения процессов, данные отображаются на экране в виде таблиц и графиков. Их можно либо сохранить, либо отправить по сети WI-FI или через USB-порт на компьютер.
По желанию заказчика, мы можем установить одну сенсорную панель управления в многоканальные зарядные шкафы. Новое программное обеспечение позволяет управлять с одного пульта всеми установленными каналами.
На изделии установлен USB-интерфейс позволяющий полностью управлять зарядом аккумулятора с помощью персонального компьютера или ноутбука при помощи специального программного обеспечения для работы в операционной системе Windows 7/8/8.1/10.
Изделие является портативным, переносным зарядным устройством, при помощи которого, можно осуществлять заряд аккумулятора, не снимая его с автомобиля (для ознакомления с остальными особенностями, перейдите на соответствующую вкладку).
Общие технические характеристики
| Наименование характеристики, единицы измерения | Значение |
|---|---|
| Максимальное выходное напряжение каждого канала, В | 40 |
| Максимальный выходной ток заряда каждого канала, А | 50 |
| Максимальный ток разряда каждого канала, А | 18 |
| Максимальная мощность разряда каждого канала, кВт | 0,25 |
| Регулировка выходного напряжения плавная, с шагом, В | 0,1 |
| Регулировка выходного тока плавная, с шагом, А | 0,1 |
| Напряжение питания, В/Гц | 380/50 * |
| Габариты ячейки под АКБ, мм | 244×540 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP20 |
Индивидуальные технические характеристики
| Изделие | Количество независимых каналов | Максимальная потребляемая мощность, кВт | Масса изделия, кг | Габаритные размеры, мм |
|---|---|---|---|---|
| Светоч-04-01.40B.50A.R18A(250Вт) | 1 | 2,0 | 109 | 635х1000х1160 |
| Светоч-04-02.40B.50A.R18A(250Вт) | 2 | 4,0 | 114 | 635х1000х1160 |
| Светоч-04-03.40B.50A.R18A(250Вт) | 3 | 6,0 | 141 | 890х1000х1160 |
| Светоч-04-04.40B.50A.R18A(250Вт) | 4 | 8,0 | 168 | 1140х1000х1160 |
| веточ-04-05.40B.50A.R18A(250Вт) | 5 | 10,0 | 195 | 1395х1000х1160 |
| Светоч-04-06.40B.50A.R18A(250Вт) | 6 | 12,0 | 222 | 1650х1000х1160 |
* По желанию клиента, шкаф для заряда аккумуляторных батарей серии Светоч может быть изготовлен по Северо-Американскому стандарту (с напряжением питания 110/480 В и частотой тока 60 Гц).
Примечание: вес и габаритные размеры могут быть изменены без предупреждения заказчика.
Вентиляция: в комплекте идет патрубок диаметром 100мм.
Заряд аккумуляторов с использованием зарядно-разрядных шкафов серии Светоч возможен постоянным током, постоянным напряжением, импульсным или реверсивным током.
Заряд реверсивным током представляет из себя чередование импульса заряда с импульсом разряда. Меняя соотношения между зарядными и разрядными импульсами, а также изменяя их амплитуду, можно растворять кристаллы сульфата свинца различных размеров и форм. Это позволяет увеличить пористость и суммарную площадь действующей поверхности электродов, то есть увеличить поверхность соприкосновения электролита с активным материалом электродов, облегчить условия диффузии и выравнивания концентрации электролита в приэлектродном слое. Увеличение пористости способствует повышению величины максимального тока заряда и разряда.
При заряде реверсивным током в конце заряда выделяется меньше тепла и интенсивное газовыделение начинается позже, создаются оптимальные условия регулирования восстановительных реакций, уменьшаются скорости роста кристаллов сульфата свинца.
Зарядно-разрядные шкафы серии Светоч имеют высокий уровень защит и диагностик, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:
- защита от неправильного подключения АКБ с выдачей пользователю соответствующего сообщения;
- предварительная диагностика и определение возможности запуска устройства;
- защита от перегрева;
- защита от скачков напряжения питающей сети;
- диагностика наличия подключенной АКБ;
- диагностика качества подключения АКБ;
- защита от перегрузок по току;
- защита от превышения выходного напряжения.
Для получения зарядного тока в данном устройстве используется современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия.
Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.
Высокое качество стабилизации выходных параметров позволяет зарядным устройствам «Светоч» работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1В). Это позволяет заряжать полностью разряженные (до 0В) аккумуляторные батареи.
Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.
